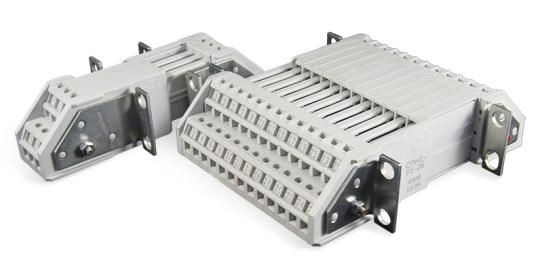

Соединители прямоугольные наборные серии СПН1

Введите вашу цену:
Нет в наличии
НПО КАСКАД
АО «НПО «Каскад» (г. Чебоксары) — динамично развивающееся научно-производственное предп...
Доставка
Варианты оплаты
Найдите похожие

Описание

Соединители прямоугольные наборные серии СПН1 оптом от производителя НПО КАСКАД. Приглашаем дилеров.

Предназначены для применения в сигнальных цепях напряжением до 400 В низковольтных комплектных устройств с выдвижными блоками.

Особенности конструкции:
Увеличенная длинна хода обеспечивает замкнутое состояние вспомогательных цепей и разомкнутое состояние главных цепей в испытательном положении выдвижного блока.
Наборность конструкции позволяет применить необходимое количество контактов от 2 до 23
Соединитель может комплектоваться специальным укороченным контактом, который замыкается при нахождении блока в присоединенном положении.

Документация
ТУ 6313-010-61929916-2012 – общепромышленное исполнение
ТУ 6313-015-61929916-2013 – атомное исполнение
Сертификат соответствия таможенного союза № ТС RU C-RU.AЛ16.B.07676

Технические характеристики
Номинальное напряжение, В 400
Номинальный ток, А 20
Сопротивление контактов, не более, мОм:
для покрытых серебром 2 для покрытых олово-висмутом 3
Рабочая температура окружающей среды, °С от -50 до +85
Длина хода надежного соединения, мм 26
Степень защиты по ГОСТ 14254 IP20
Площадь сечения присоединяемых проводов, мм2 от 1,0 до 4,0
Допустимая погрешность установки вилок и розеток относительно друг друга, мм ±1,5
Количество сочленений-расчленений, не менее 500
Средний срок службы соединителей, не менее, лет 30
Температура перегрева контактов относительно температуры окружающей среды при длительных токовых нагрузках представлена в таблице 2. При этом максимальная температура в длительном режиме не должна превышать 105 °С для контактов, покрытых олово-висмутом, и 125 °С для контактов, покрытых серебром
Длительная токовая нагрузка на соединитель, А 10 15 20
Температура перегрева контактов t, не более, °С 15 25 35
